二进制向量

二进制向量是一种特殊的数据表示形式，将传统的高维浮点向量转换为仅包含 0 和 1 的二进制向量。这种转换不仅压缩了向量的大小，还降低了存储和计算成本，同时保留了语义信息。当对非关键特征的精度要求不高时，二进制向量可以有效地保持原始浮点向量的大部分完整性和实用性。

二进制向量应用广泛，特别是在计算效率和存储优化至关重要的情况下。在大规模 AI 系统中，如搜索引擎或推荐系统，实时处理大量数据是关键。通过减少向量的大小，二进制向量有助于降低延迟和计算成本，而不会显著牺牲准确性。此外，二进制向量在资源受限的环境中很有用，如移动设备和嵌入式系统，这些环境的内存和处理能力有限。通过使用二进制向量，可以在这些受限设置中实现复杂的 AI 功能，同时保持高性能。

概述​

二进制向量是一种将复杂对象（如图像、文本或音频）编码为固定长度二进制值的方法。在 Milvus 中，二进制向量通常表示为位数组或字节数组。例如，一个 8 维的二进制向量可以表示为 [1, 0, 1, 1, 0, 0, 1, 0]。

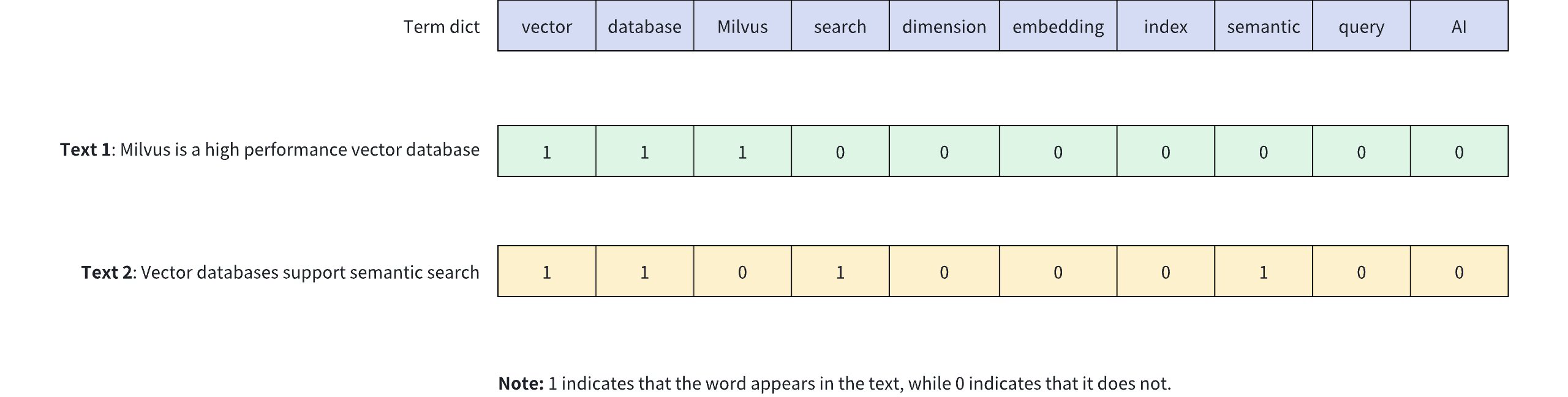

下图显示了二进制向量如何表示文本内容中关键词的存在。在此示例中，使用 10 维二进制向量来表示两个不同的文本（Text 1 和 Text 2），其中每个维度对应词汇表中的一个词：1 表示该词在文本中存在，0 表示不存在。

Binary Vector

二进制向量具有以下特征：

  • 高效存储： 每个维度仅需要 1 位存储，显著减少存储空间。

  • 快速计算： 可以使用按位操作（如 XOR）快速计算向量之间的相似性。

  • 固定长度： 向量长度保持不变，无论原始文本长度如何，都便于索引和检索。

  • 简单直观： 直接反映关键词的存在，适合某些专门的检索任务。

二进制向量可以通过各种方法生成。在文本处理中，可以使用预定义的词汇表，根据词的存在设置相应的位。对于图像处理，感知哈希算法（如 pHash）可以生成图像的二进制特征。在机器学习应用中，可以将模型输出二进制化以获得二进制向量表示。

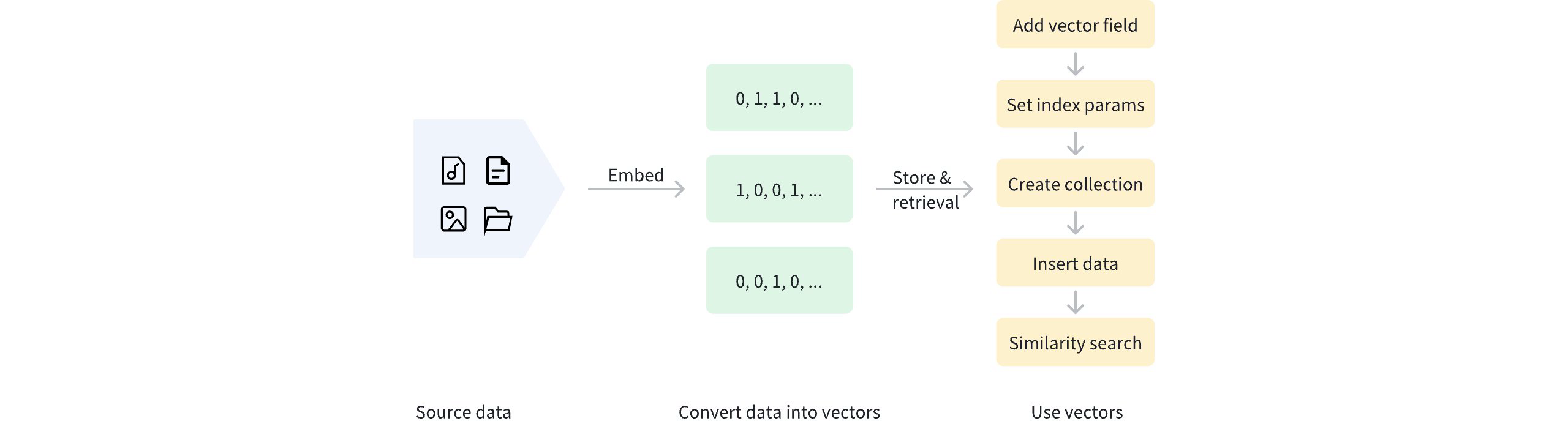

二进制向量化后，数据可以存储在 Milvus 中进行管理和向量检索。下图显示了基本流程。

Use Binary Vector

虽然二进制向量在特定场景中表现出色，但它们在表达能力方面有限制，难以捕获复杂的语义关系。因此，在实际场景中，二进制向量通常与其他向量类型一起使用，以平衡效率和表达能力。有关更多信息，请参阅 密集向量 和 稀疏向量。

使用二进制向量​

添加向量 field​

要在 Milvus 中使用二进制向量，首先在创建 collection 时定义一个用于存储二进制向量的向量 field。此过程包括：

  1. 将 datatype 设置为支持的二进制向量数据类型，即 BINARY_VECTOR。

  2. 使用 dim 参数指定向量的维度。注意 dim 必须是 8 的倍数，因为插入时二进制向量必须转换为字节数组。每 8 个布尔值（0 或 1）将打包成 1 个字节。例如，如果 dim=128，则插入时需要 16 字节数组。

PythonJavaNodeJSGocURL
from pymilvus import MilvusClient, DataType

client = MilvusClient(uri="http://localhost:19530")

schema = client.create_schema(
    auto_id=True,
    enable_dynamic_fields=True,
)

schema.add_field(field_name="pk", datatype=DataType.VARCHAR, is_primary=True, max_length=100)
schema.add_field(field_name="binary_vector", datatype=DataType.BINARY_VECTOR, dim=128)
import io.milvus.v2.client.ConnectConfig;
import io.milvus.v2.client.MilvusClientV2;

import io.milvus.v2.common.DataType;
import io.milvus.v2.service.collection.request.AddFieldReq;
import io.milvus.v2.service.collection.request.CreateCollectionReq;

MilvusClientV2 client = new MilvusClientV2(ConnectConfig.builder()
        .uri("http://localhost:19530")
        .build());

CreateCollectionReq.CollectionSchema schema = client.createSchema();
schema.setEnableDynamicField(true);
schema.addField(AddFieldReq.builder()
        .fieldName("pk")
        .dataType(DataType.VarChar)
        .isPrimaryKey(true)
        .autoID(true)
        .maxLength(100)
        .build());

schema.addField(AddFieldReq.builder()
        .fieldName("binary_vector")
        .dataType(DataType.BinaryVector)
        .dimension(128)
        .build());
import { DataType } from "@zilliz/milvus2-sdk-node";

schema.push({
  name: "binary vector",
  data_type: DataType.BinaryVector,
  dim: 128,
});
import (
    "context"
    "fmt"

    "github.com/milvus-io/milvus/client/v2/column"
    "github.com/milvus-io/milvus/client/v2/entity"
    "github.com/milvus-io/milvus/client/v2/index"
    "github.com/milvus-io/milvus/client/v2/milvusclient"
)

ctx, cancel := context.WithCancel(context.Background())
defer cancel()

milvusAddr := "localhost:19530"
client, err := milvusclient.New(ctx, &milvusclient.ClientConfig{
    Address: milvusAddr,
})
if err != nil {
    fmt.Println(err.Error())
    // handle error
}
defer client.Close(ctx)

schema := entity.NewSchema()
schema.WithField(entity.NewField().
    WithName("pk").
    WithDataType(entity.FieldTypeVarChar).
    WithIsAutoID(true).
    WithIsPrimaryKey(true).
    WithMaxLength(100),
).WithField(entity.NewField().
    WithName("binary_vector").
    WithDataType(entity.FieldTypeBinaryVector).
    WithDim(128),
)
export primaryField='{
    "fieldName": "pk",
    "dataType": "VarChar",
    "isPrimary": true,
    "elementTypeParams": {
        "max_length": 100
    }
}'

export vectorField='{
    "fieldName": "binary_vector",
    "dataType": "BinaryVector",
    "elementTypeParams": {
        "dim": 128
    }
}'

export schema="{
    \"autoID\": true,
    \"fields\": [
        $primaryField,
        $vectorField
    ],
    \"enableDynamicField\": true
}"

在此示例中，添加了一个名为 binary_vector 的向量 field 来存储二进制向量。该 field 的数据类型为 BINARY_VECTOR，维度为 128。

为向量 field 设置 index 参数​

为了加速搜索，必须为二进制向量 field 创建 index。索引可以显著提高大规模向量数据的检索效率。

PythonJavaNodeJSGocURL
index_params = client.prepare_index_params()

index_params.add_index(
    field_name="binary_vector",
    index_name="binary_vector_index",
    index_type="AUTOINDEX",
    metric_type="HAMMING"
)
import io.milvus.v2.common.IndexParam;
import java.util.*;

List<IndexParam> indexParams = new ArrayList<>();
Map<String,Object> extraParams = new HashMap<>();

indexParams.add(IndexParam.builder()
        .fieldName("binary_vector")
        .indexType(IndexParam.IndexType.AUTOINDEX)
        .metricType(IndexParam.MetricType.HAMMING)
        .build());
import { MetricType, IndexType } from "@zilliz/milvus2-sdk-node";

const indexParams = {
  indexName: "binary_vector_index",
  field_name: "binary_vector",
  metric_type: MetricType.HAMMING,
  index_type: IndexType.AUTOINDEX
};
idx := index.NewAutoIndex(entity.HAMMING)
indexOption := milvusclient.NewCreateIndexOption("my_collection", "binary_vector", idx)
export indexParams='[
        {
            "fieldName": "binary_vector",
            "metricType": "HAMMING",
            "indexName": "binary_vector_index",
            "indexType": "AUTOINDEX"
        }
    ]'

在上面的示例中，使用 AUTOINDEX index 类型为 binary_vector field 创建了一个名为 binary_vector_index 的 index。metric_type 设置为 HAMMING，表示使用汉明距离进行相似性度量。

Milvus 提供各种 index 类型以获得更好的向量搜索体验。AUTOINDEX 是一种特殊的 index 类型，旨在降低向量搜索的学习曲线。有很多 index 类型可供您选择。有关详细信息，请参阅 xxx。

此外，Milvus 支持二进制向量的其他相似性度量。有关更多信息，请参阅 度量类型。

创建 collection​

完成二进制向量和 index 设置后，创建包含二进制向量的 collection。下面的示例使用 create_collection 方法创建一个名为 my_collection 的 collection。

PythonJavaNodeJSGocURL
client.create_collection(
    collection_name="my_collection",
    schema=schema,
    index_params=index_params
)
import io.milvus.v2.client.ConnectConfig;
import io.milvus.v2.client.MilvusClientV2;

MilvusClientV2 client = new MilvusClientV2(ConnectConfig.builder()
        .uri("http://localhost:19530")
        .build());

CreateCollectionReq requestCreate = CreateCollectionReq.builder()
        .collectionName("my_collection")
        .collectionSchema(schema)
        .indexParams(indexParams)
        .build();
client.createCollection(requestCreate);
import { MilvusClient } from "@zilliz/milvus2-sdk-node";

const client = new MilvusClient({
    address: 'http://localhost:19530'
});

await client.createCollection({
    collection_name: 'my_collection',
    schema: schema,
    index_params: indexParams
});
err = client.CreateCollection(ctx,
    milvusclient.NewCreateCollectionOption("my_collection", schema).
        WithIndexOptions(indexOption))
if err != nil {
    fmt.Println(err.Error())
    // handle error
}
curl --request POST \
--url "${CLUSTER_ENDPOINT}/v2/vectordb/collections/create" \
--header "Authorization: Bearer ${TOKEN}" \
--header "Content-Type: application/json" \
-d "{
    \"collectionName\": \"my_collection\",
    \"schema\": $schema,
    \"indexParams\": $indexParams
}"

插入数据​

创建 collection 后，使用 insert 方法添加包含二进制向量的数据。注意二进制向量应以字节数组的形式提供，其中每个字节表示 8 个布尔值。

例如，对于 128 维的二进制向量，需要 16 字节数组（因为 128 位 ÷ 8 位/字节 = 16 字节）。下面是插入数据的示例代码：

PythonJavaNodeJSGocURL
def convert_bool_list_to_bytes(bool_list):
    if len(bool_list) % 8 != 0:
        raise ValueError("The length of a boolean list must be a multiple of 8")

    byte_array = bytearray(len(bool_list) // 8)
    for i, bit in enumerate(bool_list):
        if bit == 1:
            index = i // 8
            shift = i % 8
            byte_array[index] |= (1 << shift)
    return bytes(byte_array)

bool_vectors = [
    [1, 0, 0, 1, 1, 0, 1, 1, 0, 1, 0, 1, 0, 1, 0, 0] + [0] * 112,
    [0, 1, 0, 1, 0, 1, 0, 0, 1, 1, 0, 0, 1, 1, 0, 1] + [0] * 112,
]

data = [{"binary_vector": convert_bool_list_to_bytes(bool_vector) for bool_vector in bool_vectors}]

client.insert(
    collection_name="my_collection",
    data=data
)
import com.google.gson.Gson;
import com.google.gson.JsonObject;
import io.milvus.v2.service.vector.request.InsertReq;
import io.milvus.v2.service.vector.response.InsertResp;

private static byte[] convertBoolArrayToBytes(boolean[] booleanArray) {
    byte[] byteArray = new byte[booleanArray.length / Byte.SIZE];
    for (int i = 0; i < booleanArray.length; i++) {
        if (booleanArray[i]) {
            int index = i / Byte.SIZE;
            int shift = i % Byte.SIZE;
            byteArray[index] |= (byte) (1 << shift);
        }
    }

    return byteArray;
}

List<JsonObject> rows = new ArrayList<>();
Gson gson = new Gson();
{
    boolean[] boolArray = {true, false, false, true, true, false, true, true, false, true, false, false, true, true, false, true};
    JsonObject row = new JsonObject();
    row.add("binary_vector", gson.toJsonTree(convertBoolArrayToBytes(boolArray)));
    rows.add(row);
}
{
    boolean[] boolArray = {false, true, false, true, false, true, false, false, true, true, false, false, true, true, false, true};
    JsonObject row = new JsonObject();
    row.add("binary_vector", gson.toJsonTree(convertBoolArrayToBytes(boolArray)));
    rows.add(row);
}

InsertResp insertR = client.insert(InsertReq.builder()
        .collectionName("my_collection")
        .data(rows)
        .build());
const data = [
  { binary_vector: [1, 0, 0, 1, 1, 0, 1, 1, 0, 1, 0, 0, 1, 1, 0, 1] },
  { binary_vector: [1, 0, 0, 1, 1, 0, 1, 1, 0, 1, 0, 0, 1, 1, 0, 1] },
];

client.insert({
  collection_name: "my_collection",
  data: data,
});
_, err = client.Insert(ctx, milvusclient.NewColumnBasedInsertOption("my_collection").
    WithBinaryVectorColumn("binary_vector", 128, [][]byte{
        {0b10011011, 0b01010100, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0},
        {0b10011011, 0b01010101, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0},
    }))
if err != nil {
    fmt.Println(err.Error())
    // handle err
}
curl --request POST \
--url "${CLUSTER_ENDPOINT}/v2/vectordb/entities/insert" \
--header "Authorization: Bearer ${TOKEN}" \
--header "Content-Type: application/json" \
-d "{
    \"data\": $data,
    \"collectionName\": \"my_collection\"
}"

执行相似性搜索​

相似性搜索是 Milvus 的核心功能之一，允许您根据向量之间的距离快速找到与查询向量最相似的数据。要使用二进制向量执行相似性搜索，请准备查询向量和搜索参数，然后调用 search 方法。

在搜索操作中，二进制向量也必须以字节数组的形式提供。确保查询向量的维度与定义 dim 时指定的维度匹配，并且每 8 个布尔值都转换为 1 个字节。

PythonJavaNodeJSGocURL
search_params = {
    "params": {"nprobe": 10}
}

query_bool_list = [1, 0, 0, 1, 1, 0, 1, 1, 0, 1, 0, 1, 0, 1, 0, 0] + [0] * 112
query_vector = convert_bool_list_to_bytes(query_bool_list)

res = client.search(
    collection_name="my_collection",
    data=[query_vector],
    anns_field="binary_vector",
    search_params=search_params,
    limit=5,
    output_fields=["pk"]
)

print(res)

# Output
# data: ["[{'id': '453718927992172268', 'distance': 10.0, 'entity': {'pk': '453718927992172268'}}]"]
import io.milvus.v2.service.vector.request.SearchReq;
import io.milvus.v2.service.vector.request.data.BinaryVec;
import io.milvus.v2.service.vector.response.SearchResp;

Map<String,Object> searchParams = new HashMap<>();
searchParams.put("nprobe",10);

boolean[] boolArray = {true, false, false, true, true, false, true, true, false, true, false, false, true, true, false, true};
BinaryVec queryVector = new BinaryVec(convertBoolArrayToBytes(boolArray));

SearchResp searchR = client.search(SearchReq.builder()
        .collectionName("my_collection")
        .data(Collections.singletonList(queryVector))
        .annsField("binary_vector")
        .searchParams(searchParams)
        .topK(5)
        .outputFields(Collections.singletonList("pk"))
        .build());

 System.out.println(searchR.getSearchResults());

 // Output
 //
 // [[SearchResp.SearchResult(entity={pk=453444327741536775}, score=0.0, id=453444327741536775), SearchResp.SearchResult(entity={pk=453444327741536776}, score=7.0, id=453444327741536776)]]
query_vector = [1,0,1,0,1,1,1,1,1,1,1,1];

client.search({
    collection_name: 'my_collection',
    data: query_vector,
    limit: 5,
    output_fields: ['pk'],
    params: {
        nprobe: 10
    }
});
queryVector := []byte{0b10011011, 0b01010100, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0}

annSearchParams := index.NewCustomAnnParam()
annSearchParams.WithExtraParam("nprobe", 10)
resultSets, err := client.Search(ctx, milvusclient.NewSearchOption(
    "my_collection", // collectionName
    5,                      // limit
    []entity.Vector{entity.BinaryVector(queryVector)},
).WithANNSField("binary_vector").
    WithOutputFields("pk").
    WithAnnParam(annSearchParams))
if err != nil {
    fmt.Println(err.Error())
    // handle err
}

for _, resultSet := range resultSets {
    fmt.Println("IDs: ", resultSet.IDs.FieldData().GetScalars())
    fmt.Println("Scores: ", resultSet.Scores)
    fmt.Println("Pks: ", resultSet.GetColumn("pk").FieldData().GetScalars())
}
export searchParams='{
        "params":{"nprobe":10}
    }'

curl --request POST \
--url "${CLUSTER_ENDPOINT}/v2/vectordb/entities/search" \
--header "Authorization: Bearer ${TOKEN}" \
--header "Content-Type: application/json" \
-d "{
    \"collectionName\": \"my_collection\",
    \"data\": $data,
    \"annsField\": \"binary_vector\",
    \"limit\": 5,
    \"searchParams\":$searchParams,
    \"outputFields\": [\"pk\"]
}"

有关相似性搜索参数的更多信息，请参阅 基础 ANN 搜索。
