Bitset

本主题介绍了位集机制，它有助于在 Milvus 中实现属性过滤和删除操作等关键功能。

概述​

位集是一组位。位是只有两个可能值的元素，最典型的是 0 和 1，或布尔值 true 和 false。在 Milvus 中，位集是位数字 0 和 1 的数组，可以用来紧凑高效地表示某些数据，而不是使用整数、浮点数或字符。位数字默认为 0，只有在满足某些要求时才设置为 1。

位集上的操作使用布尔逻辑进行，在这种逻辑下，输出值要么有效要么无效，分别用 1 和 0 表示。例如，逻辑运算符 AND 可以用来根据相同索引位置的项目比较两个位集，并产生一个包含结果的新位集。如果一个位置的两个项目相同，则在新位集中该位置写入 1；如果不同则写入 0。

实现​

位集是一个简单但强大的机制，帮助 Milvus 执行属性过滤、数据删除和时间旅行查询。

属性过滤​

由于位集只包含两个可能的值，它们非常适合存储属性过滤的结果。满足给定属性过滤器要求的数据用 1 标记。

数据删除​

位集作为一种紧凑的方式来存储 segment 中某行是否被删除的信息。删除的实体在相应的位集中用 1 标记，在搜索或查询期间不会被计算。

示例​

这里我们提供三个示例来说明位集在 Milvus 中的使用方式，参考了上面讨论的位集的所有三个主要实现。在所有三种情况下，都有一个包含 8 个实体的 segment，然后按如下所示的顺序发生一系列数据操作语言（DML）事件。

  • 四个实体，其 primary_key 分别为 [1, 2, 3, 4]，在时间戳 ts 等于 100 时插入。
  • 其余四个实体，其 primary_key 为 [5, 6, 7, 8]，在时间戳 ts 等于 200 时插入。
  • primary_key 为 [7, 8] 的实体在时间戳 ts 等于 300 时被删除。
  • 只有 primary_key 为 [1, 3, 5, 7] 的实体满足属性过滤条件。

DML 事件的顺序

情况一​

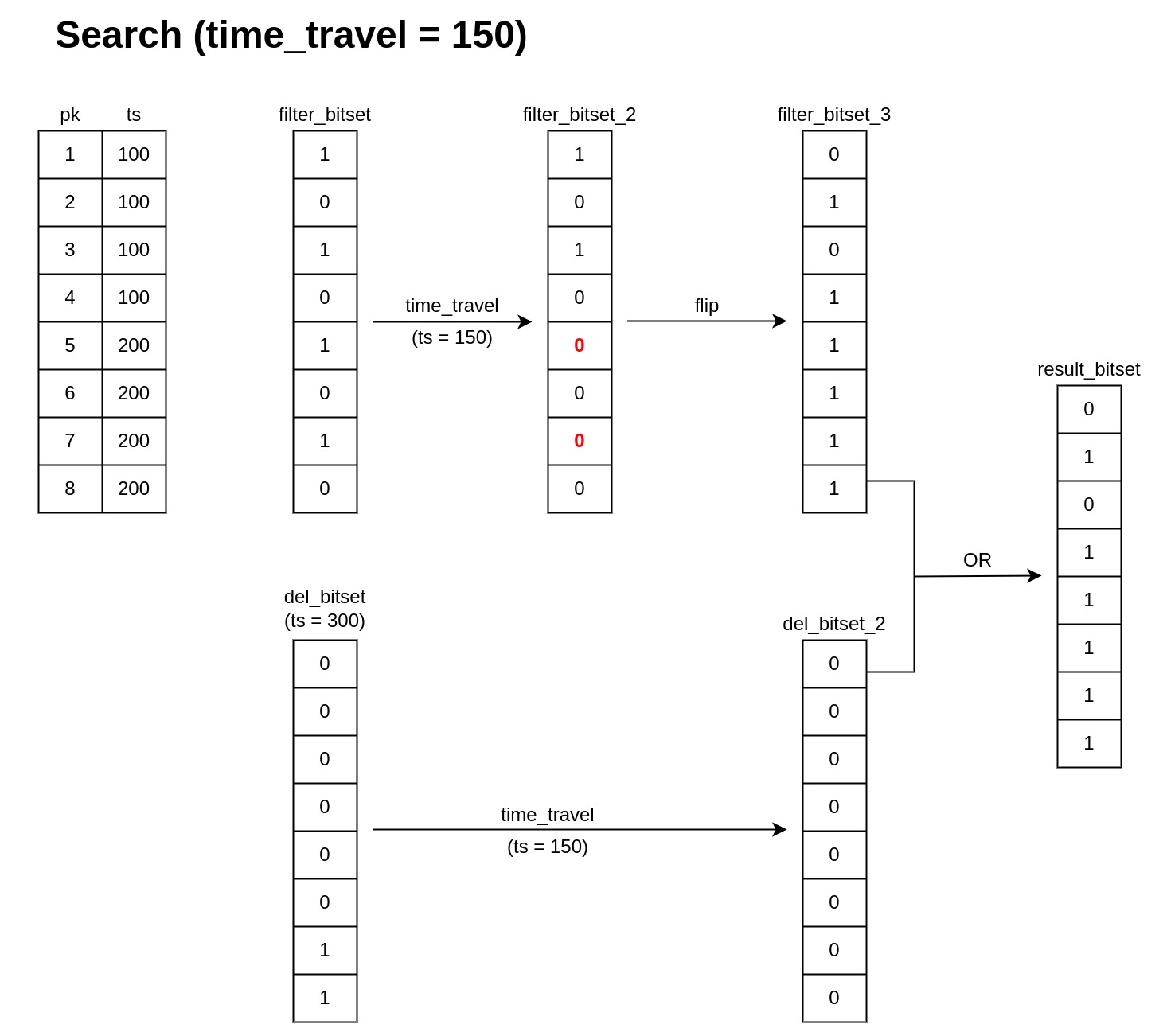

在这种情况下，用户将 time_travel 设置为 150，这意味着用户对满足 ts = 150 的数据进行查询。位集生成过程如图 1 所示。

在初始过滤阶段，filter_bitset 应该是 [1, 0, 1, 0, 1, 0, 1, 0]，其中实体 [1, 3, 5, 7] 被标记为 1，因为它们是有效的过滤结果。

但是，实体 [4, 5, 6, 7] 在 ts 等于 150 时尚未插入向量数据库。因此，无论过滤条件如何，这四个实体都应该标记为 0。现在位集结果应该是 [1, 0, 1, 0, 0, 0, 0, 0]。

如数据删除中所讨论的，标记为 1 的实体在搜索或查询期间被忽略。现在需要翻转位集结果，以便与删除位图结合，这给我们 [0, 1, 0, 1, 1, 1, 1, 1]。

至于删除位集 del_bitset，初始值应该是 [0, 0, 0, 0, 0, 0, 1, 1]。但是，实体 7 和 8 直到 ts 为 300 时才被删除。因此，当 ts 为 150 时，实体 7 和 8 仍然有效。结果，时间旅行后的 del_bitset 值为 [0, 0, 0, 0, 0, 0, 0, 0]。

现在我们在时间旅行和属性过滤后有两个位集：filter_bitset [0, 1, 0, 1, 1, 1, 1, 1] 和 del_bitset [0, 0, 0, 0, 0, 0, 0, 0]。使用 OR 二进制逻辑运算符组合这两个位集。result_bitset 的最终值是 [0, 1, 0, 1, 1, 1, 1, 1]，意味着只有实体 1 和 3 将在后续的搜索或查询阶段被计算。

图 1. 时间旅行 = 150 的搜索。

情况二​

在这种情况下，用户将 time_travel 设置为 250。位集生成过程如图 2 所示。

像情况一一样，初始 filter_bitset 是 [1, 0, 1, 0, 1, 0, 1, 0]。

当 ts = 250 时，所有实体都在向量数据库中。因此，当我们考虑时间戳时，filter_bitset 保持不变。同样，我们需要翻转结果并得到 [0, 1, 0, 1, 0, 1, 0, 1]。

至于删除位集 del_bitset，初始值是 [0, 0, 0, 0, 0, 0, 1, 1]。但是，实体 7 和 8 直到 ts 为 300 时才被删除。因此，当 ts 为 250 时，实体 7 和 8 仍然有效。结果，时间旅行后的 del_bitset 为 [0, 0, 0, 0, 0, 0, 0, 0]。

现在我们在时间旅行和属性过滤后有两个位集：filter_bitset [0, 1, 0, 1, 0, 1, 0, 1] 和 del_bitset [0, 0, 0, 0, 0, 0, 0, 0]。使用 OR 二进制逻辑运算符组合这两个位集。result_bitset 是 [0, 1, 0, 1, 0, 1, 0, 1]。也就是说，只有实体 [1, 3, 5, 7] 将在后续的搜索或查询阶段被计算。

图 2. 时间旅行 = 250 的搜索。

情况三​

在这种情况下，用户将 time_travel 设置为 350。位集生成过程如图 3 所示。

与之前的情况一样，初始 filter_bitset 是 [0, 1, 0, 1, 0, 1, 0, 1]。

当 ts = 350 时，所有实体都在向量数据库中。因此，最终翻转的 filter_bitset 是 [0, 1, 0, 1, 0, 1, 0, 1]，与情况二相同。

至于删除位集 del_bitset，由于实体 7 和 8 在 ts = 350 时已经被删除，因此，del_bitset 的结果是 [0, 0, 0, 0, 0, 0, 1, 1]。

现在我们在时间旅行和属性过滤后有两个位集：filter_bitset [0, 1, 0, 1, 0, 1, 0, 1] 和 del_bitset [0, 0, 0, 0, 0, 0, 1, 1]。使用 OR 二进制逻辑运算符组合这两个位集。最终的 result_bitset 是 [0, 1, 0, 1, 0, 1, 1, 1]。也就是说，只有实体 [1, 3, 5] 将在后续的搜索或查询阶段被计算。

图 3. 时间旅行 = 350 的搜索。
